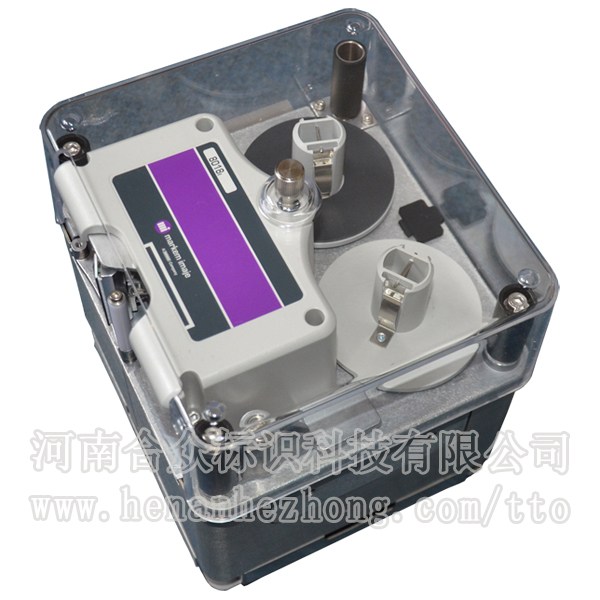

熱轉印打碼機-8018TTO熱轉印打碼機打印裝置連接點介紹

發布時間：2019-01-14 瀏覽：4006次

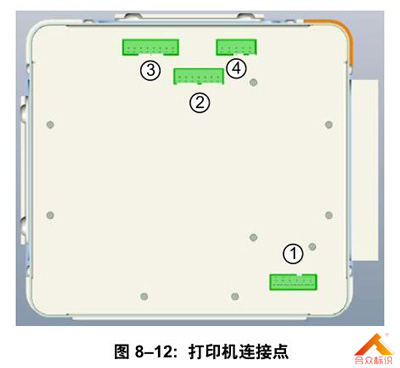

熱轉印打碼機打印裝置的主要連接點如下所示：

熱轉印打碼機連接點

1. 電源接頭

2. I/O 接頭

3. 本地用戶界面接頭

4. 編碼器接頭

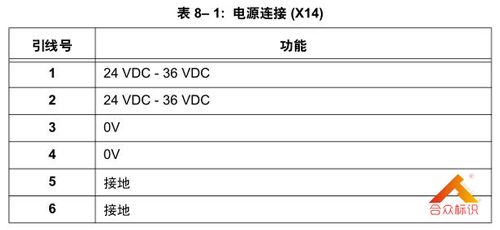

一、電源連接

電源和打碼機之間的接口為單根多芯電纜。

通過打碼機后面的六路可拆卸螺絲終端 (X14) 連接。

電源連接

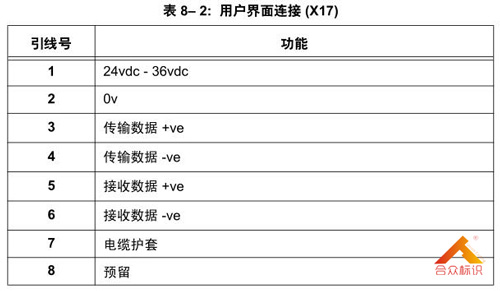

二、本地用戶界面連接

打碼機和本地用戶界面之間的接口為單根多芯電纜。通過打碼機后面的八路可拆卸螺絲終端 (X17) 連接。

本地用戶界面連接

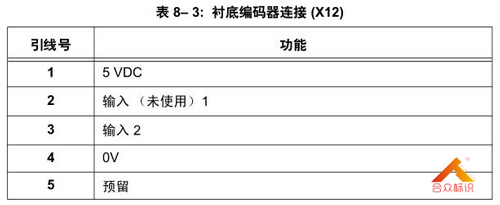

三、襯底編碼器連接

打印機和襯底編碼器之間的接口為單根多芯電纜。通過打碼機后面的五路可拆卸螺絲終端 (X12) 連接。

熱轉印打碼機襯底編碼器連接

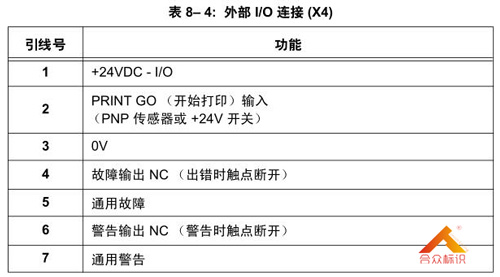

四、外部 I/O連接

打碼機和主機設備之間的接口為單根多芯電纜。通過打碼機后面的七路可拆卸螺絲終端 (X4) 連接。

熱轉印打碼機外部 I/O連接

五、熱轉印打碼機印刷電路板

8018 系列熱轉印打碼機打印印刷電路板位于打碼機裝置中。

打碼機印刷電路板控制著打印頭信號、電機移動以及電磁圈執行輸入和輸出。

連續型打碼機與速度編碼器交換數據以匹配打印速度。

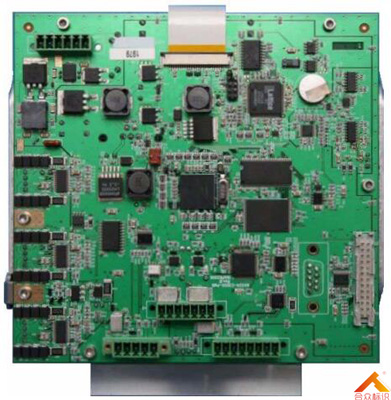

六、熱轉印打碼機印刷電路板組件

打印機印刷電路板的主要組件如下所示：

熱轉印打碼機印刷電路板

七、熱轉印打碼機印刷電路板保險絲

該電源采用額定電流 5A 的快速熔斷保險絲實施保護，它位于印刷電路板下面。

注意: 8018i 與 8018c 型打碼機使用相同的印刷電路板。只是需要的連接與固件不同。

八、熱轉印打碼機印刷電路板接頭

打碼機印刷電路板接頭見下表：

編號	接頭	功能
J1		編程接口（未安裝）
J2	24 芯連接線	打印頭電源 / 邏輯
J3	26 芯 IDC	BDM 接口（未安裝）
J4	可拆卸的螺絲終端	I/O
J5		擴展 1 （未安裝）
J6		擴展 2 （未安裝）
J7	4 路 2.54 mm Molex KK	色帶電機 1
J8	4 路 2.54 mm Molex KK	色帶電機 2
J9	4 路 2.54 mm Molex KK	托架電機
J10
J11	2 路 2.54 mm Molex KK	電磁圈
J12	可拆卸的螺絲終端	襯底編碼器
J13	9 路 D 插座	RS-232 調試（未安裝）
J14	可拆卸的螺絲終端	電源
J15	3 路 2.54 mm Molex KK	打碼色帶張力傳感器
J16	3 路 2.54 mm Molex KK	色帶移動傳感器（編碼器）
J17	可拆卸的螺絲終端	本地用戶界面
J18		測試模式連線
J19	4 路 2.54 mm Molex KK	USB
